◆適用于阻性、感性負載
◆CE認證
上海岳西貿易發展有限公司調功器設計理念
PAC26P單相調功器特點
PAC26P單相調功器，主要為出口設計，應用電壓范圍寬頻率自適應，具有恒流、恒壓可選，過流、過壓保護可選，特別適合電壓、頻率不穩定的場合(例如:自發電的場合適合阻性負載及變壓器、硅碳棒、鉬絲、石墨等感性負載模塊采用德國進口或者國產模塊等.

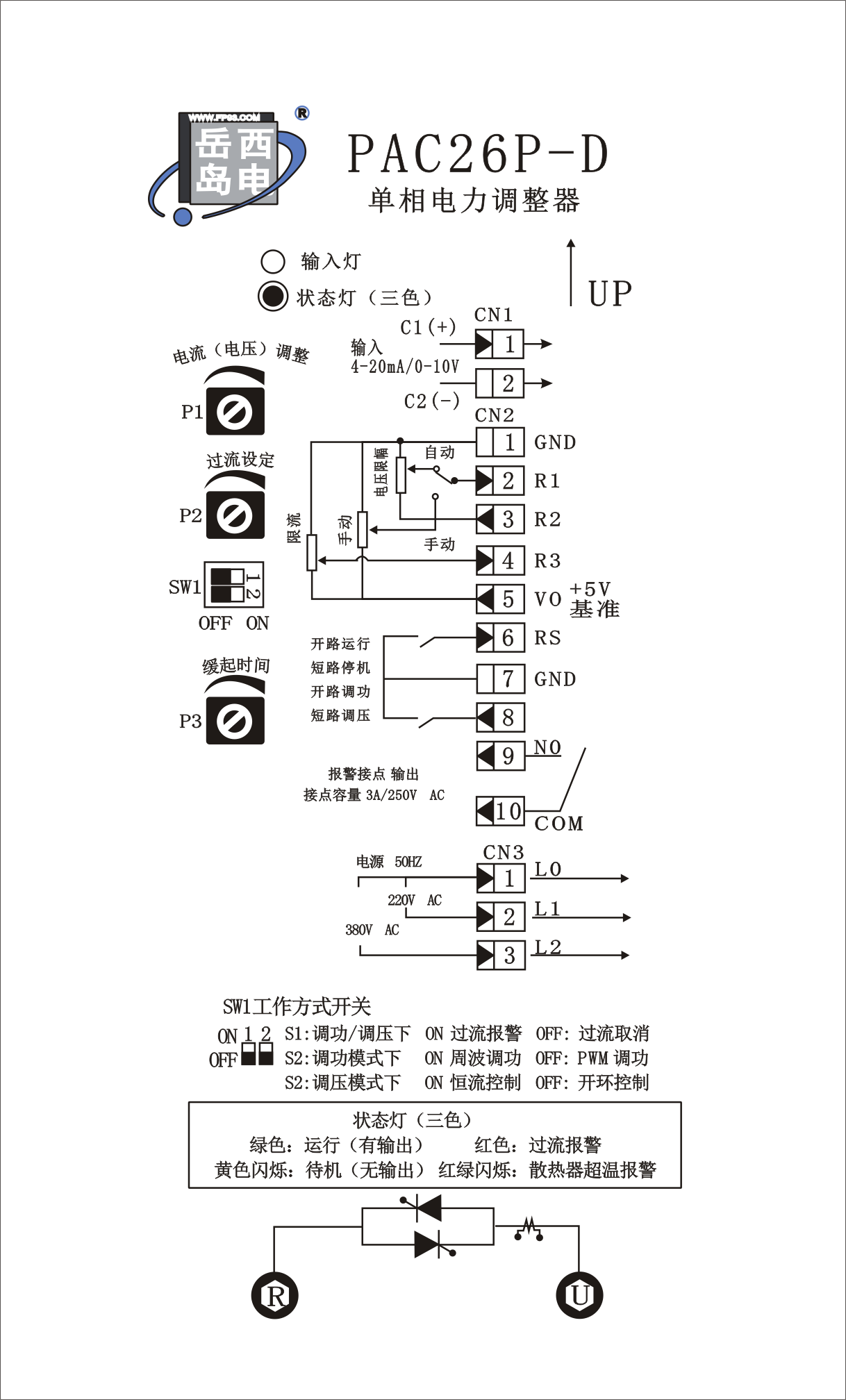

控制板面板圖：

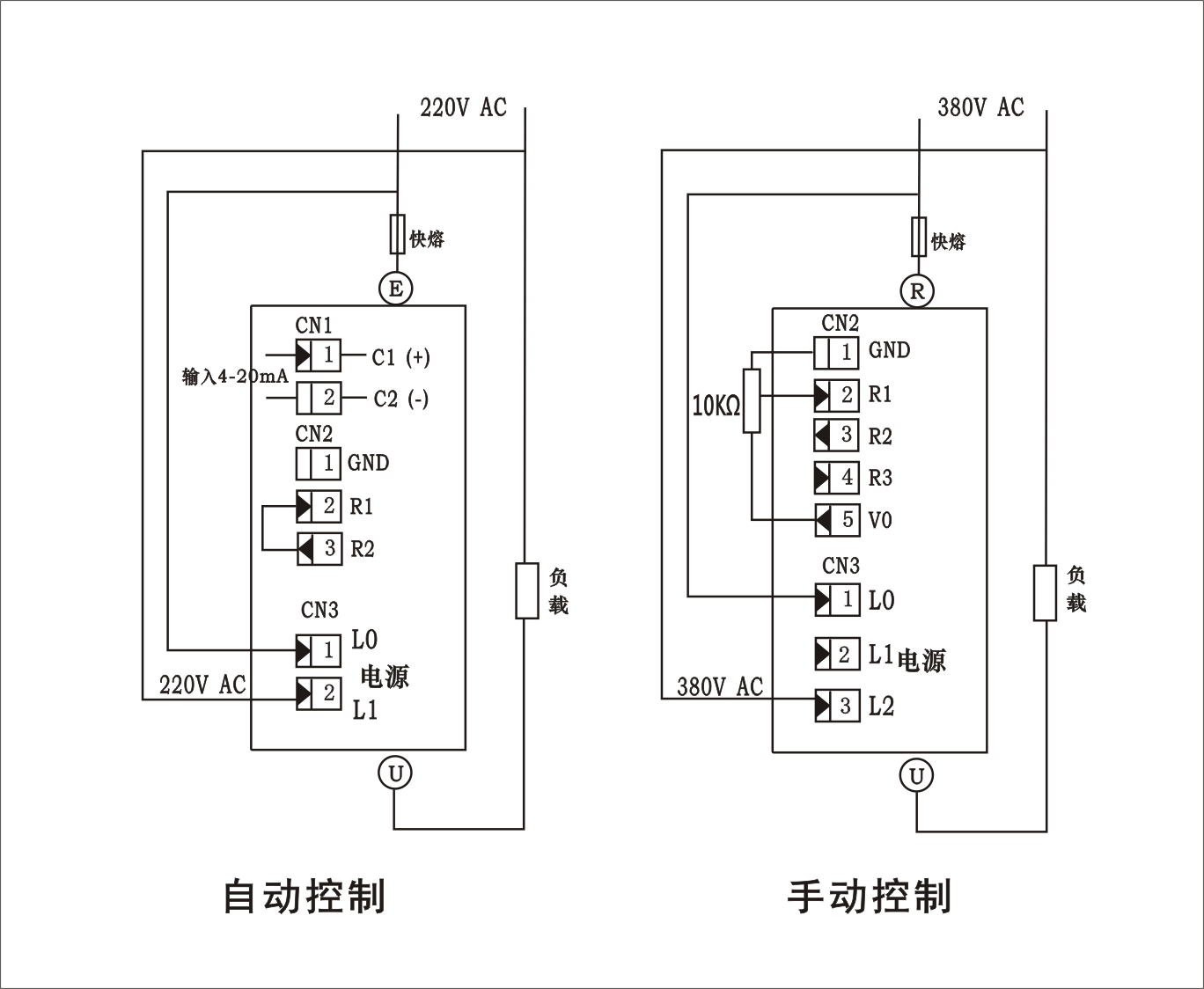

最簡接線圖：

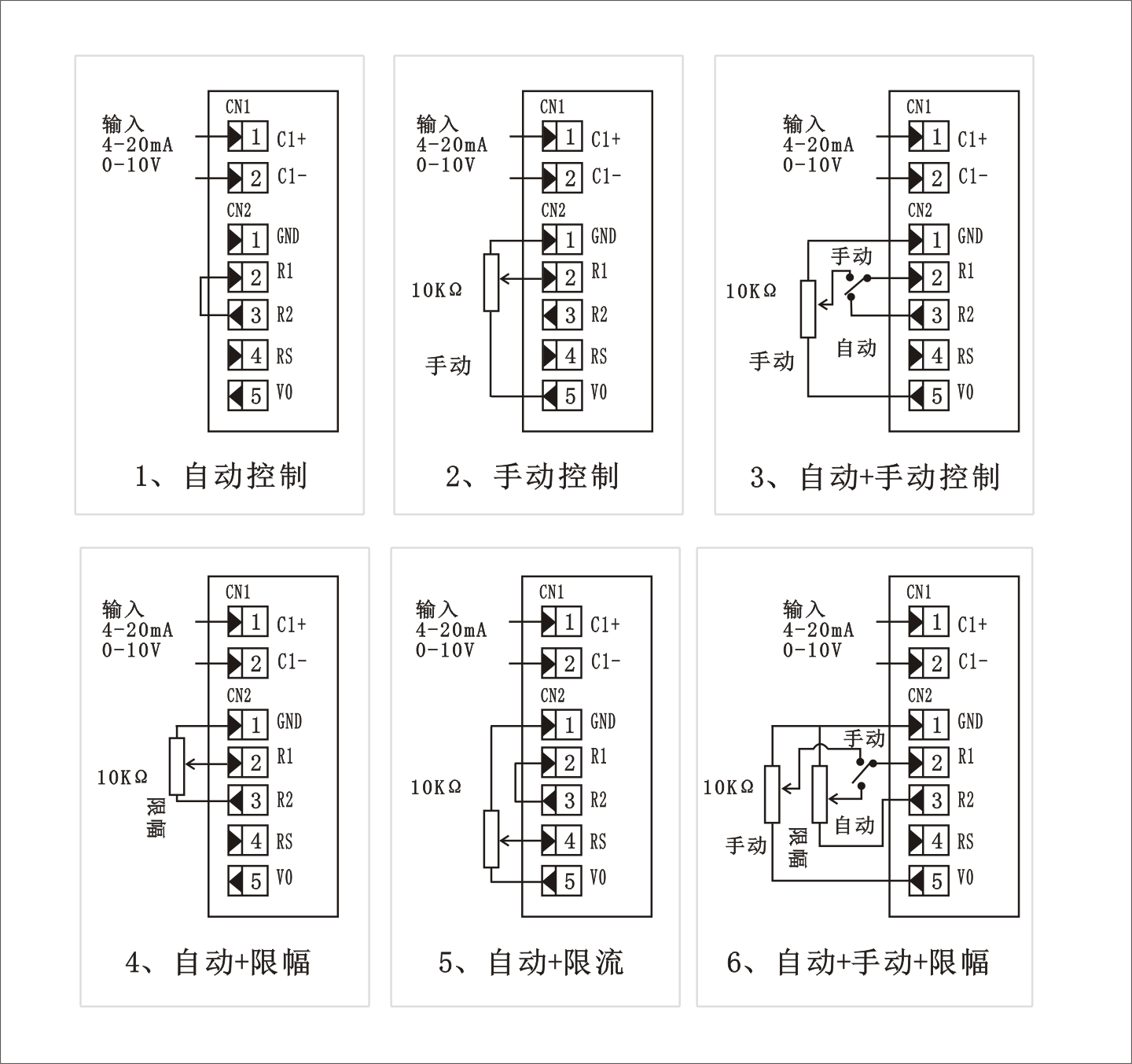

控制板常見接線組合
用戶可根據實際使用需要，選擇接線方式。下圖列出了常見的接線組合，供設計時參考。
| 1 |
負載控制元件 |
可控硅（SCR）模塊 |
| 2 |
負載電源 |
單相220V AC 三相380V AC ±10% 50HZ |
| 3 |
控制輸入 |
4～20mA輸入，接收阻抗 120Ω。 |
| 4 |
調節輸出分辨率 |
調壓 0.6 °；調功 20ms 。 |
| 5 |
移相范圍 |
0～175° |
| 6 |
驅動輸出 |
1）. 輸出：12V脈沖，可變脈寬,最大驅動電流：< 30mA。配合P型SSR，調壓/調功方式為一體 2）. 脈沖變壓器輸出：開槽脈沖，配合 MKK/MTC 反并聯模塊，實現單相調壓及全控整流，但無調功方式。 |
| 7 |
LED燈狀態顯示 |
綠色：INPUT輸入信號線性指示燈。 三色狀態燈: RUN 綠色運行燈 ;ALM 紅色報警燈; STOP 黃色閃爍的待機燈。 |
| 8 |
外部執行開關的 緩起動,緩關斷RS |
無電壓接點輸入 閉合（ON）：緩關斷，時間固定 3 秒； 開路（OFF）：運行。（緩起動時間由內部電位器 P3 設定 0.2～120 秒） 不接：運行狀態。 |
| 9 |
運行過程中自 動緩起動及急停 |
運行中的過流、超溫急停，過流、超溫保護動作時間不大于一個電源周期（20ms）。 |
| 10 |
70℃超溫保護 |
無電壓常閉接點 開路: 超溫 解除：故障排除后,起停開關復位或重新上電。 |
| 11 |
報警繼電器 |
一組常開接點（純阻 1A250VAC） |
| 12 |
報警類型 |
過電流、散熱器超溫。 |
| 13 |
CT 最大電流限制 |
外部 10K 電位器，調整范圍 20%～100% 取消：CT 輸入端懸空或 R3 外部電位器調至最大。 |
| 14 |
過流保護 |
內部電位器 P2 調整?；鶞庶c(diǎn) 1V； 過流倍數： 二倍參考設定點（=2V） 動作時間： <20ms 。 |
|
高精度單相PAC26P調功器選型表
|
||||
|
選型代碼 |
基本功能 |
|||
|
PAC26P- |
輸入信號：4-20mA，接受阻抗：100Ω ，輸出形式：調壓。0-120秒緩啟動時間可設，報警輸出：常開，1A/240V AC ，適合阻性、感性負載。具有恒流、過流保護可設，頻率自適應，輸出分辨率高。歡迎選購。 |
|||
|
散熱單元型號 |
整機外形尺寸：高*寬*厚 |
模塊規格 |
負載極限電流 |
|
|
B100C-：1個風機，環境溫度在45度時每相最大電流160A；環境溫度在40度時每相最大電流180A。 |
272mm×128mm×211mm
單孔安裝，孔徑10mm。
|
SKKT106A |
≤100A |
|
|
SKKT162A |
≤150A |
|||
|
MKKT55A |
≤40A |
|||
|
MKKT70A |
≤50A |
|||
|
MKKT90A |
≤63A |
|||
|
MKKT110A |
≤77A |
|||
|
MKKT160A |
≤120A |
|||
|
MKKT180A |
≤140A |
|||
|
MKKT200A |
≤150A |
|||
|
B120C-：1個風機，環境溫度在45度時每相最大電流200A；環境溫度在40度時每相最大電流300A。 |
280mm×128mm×241mm
單孔安裝，孔徑10mm。
|
MKKT250A |
≤170A |
|
|
MKKT300A |
≤240A |
|||
|
SKKT273A |
≤250A |
|||
|
SKKT330A |
≤300A |
|||
|
B130C-：1個風機，環境溫度在45度時每相最大電流350A；環境溫度在40度時每相最大電流450A。 |
330mm×128mm×241mm
單孔安裝，孔徑10mm。
|
MKKT500A |
≤300A |
|
|
MKKT600A |
≤400A |
|||
|
SKKT570A |
≤550A |
|||

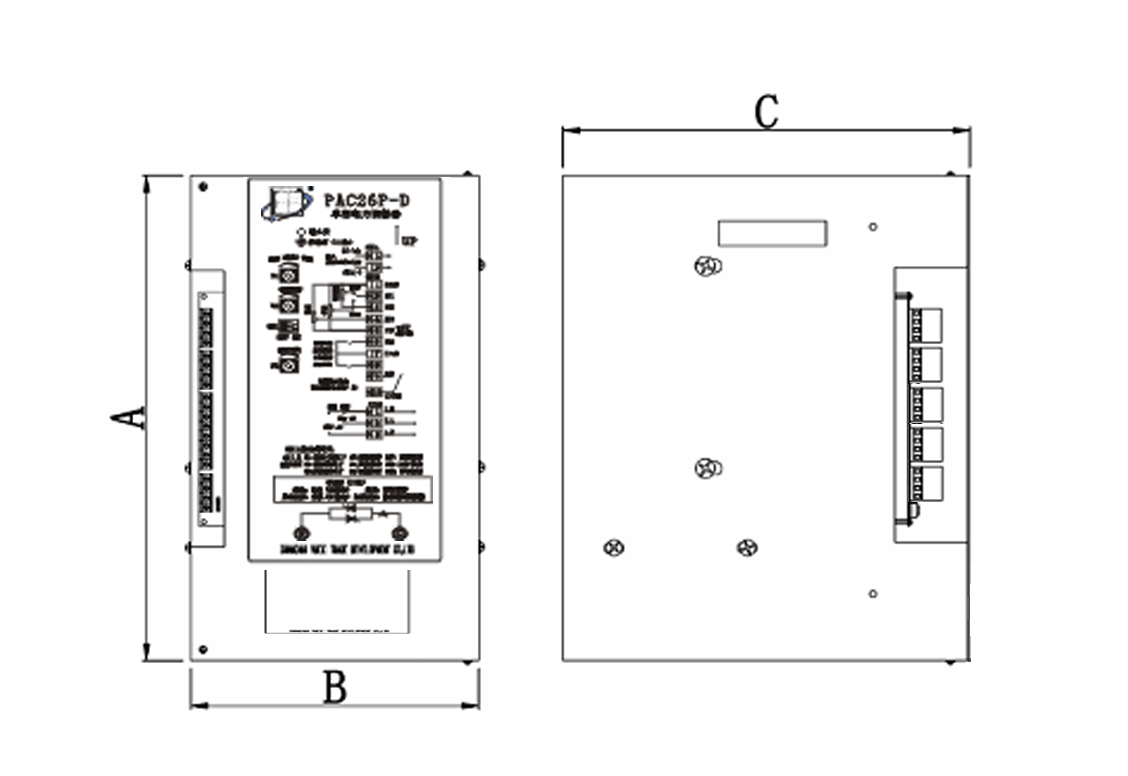

| 單位mm | A | B | C |
| B100C | 272 | 128 | 211 |
| B120C | 280 | 128 | 241 |
| B130C | 330 | 128 | 241 |
